Как выбрать сечение кабеля
Правильный выбор сечения кабеля в соответствии с нагрузкой – залог длительной и безопасной работы электропроводки. Для правильного выбора сечения нужно знать вид нагрузки (однофазная или трехфазная) и максимальную потребляемую мощность.

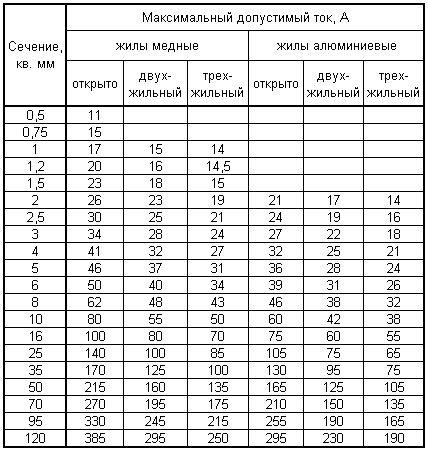

Все необходимые данные для выбора сечения проводов и кабелей приведены в ПУЭ (Правилах устройства электроустановок). Для удобства все таблицы ПУЭ сведены в одну и выбран наиболее распространенный вариант прокладки кабелей.
В случае скрытой проводки важно количество совместно проложенных проводов. Для трехфазных приемников может прокладываться трех- четырех- или пятипроводный кабель (три фазы, нулевой рабочий и нулевой защитный проводники). В любом случае при расчете количество проводов считают равным трем (нулевые проводники не учитываются).
Для однофазной нагрузки может прокладываться двух- или трехпроводный кабель (фаза, нулевой рабочий и нулевой защитный проводники). Количество проводов для расчета считают равным двум. Количество рядом расположенных кабелей при открытой проводке значения не имеет.
Ток в однофазной сети напряжением 220 В рассчитывается по формуле:
-
Р - мощность нагрузки, Вт;
-
U - напряжение сети, 220 В;
-
КИ - коэффициент одновременности (для одиночной нагрузки 1, для группы нагрузок 0.75);
-
cos(ф) – коэффициент активной мощности (для бытовых электроприборов принимают 1).
Ток в трехфазной сети напряжением 380 В рассчитывается по формуле:
-
Р - мощность нагрузки, Вт;
-
U - напряжение сети, 380 В;
-
cos(ф) – коэффициент активной мощности (указан в паспорте электроприборов).
Табличный ток должен быть больше расчетного, то есть сечение провода округляют вверх до ближайшего стандартного. Минимальное сечение электропроводки в квартире для медных проводов 1,5 кв.мм., для алюминиевых – 2,5 кв.мм.
